Паллетоупаковщик: что это, как работает и как выбрать

Паллетоупаковщик (паллетообмотчик, паллетизатор) — это оборудование для обмотки грузов на поддонах стрейч-пленкой. Машина надежно фиксирует коробки, защищает продукцию от пыли, влаги и смещения при транспортировке.

В отличие от ручной обмотки, паллетообмотчик обеспечивает равномерное натяжение пленки, сокращает время упаковки в 3–5 раз и экономит до 40% расходных материалов за счет функции престрейча.

Принцип работы паллетообмотчика

Процесс обмотки паллеты состоит из трех основных этапов:

1. Подготовка Оператор устанавливает паллету на платформу (или паллета подается конвейером), закрепляет конец пленки на грузе.

2. Обмотка В зависимости от типа машины:

• Вращается платформа с паллетой, а каретка с пленкой перемещается вверх-вниз

• Вращается каретка с пленкой вокруг неподвижной паллеты (робот или рука)

• Вращается кольцо с пленкой вокруг неподвижной паллеты

3. Завершение Пленка обрезается и прижимается к паллете. Готовую паллету забирают погрузчиком.

Автоматические модели оснащены датчиками высоты, которые определяют габариты груза. Это исключает ошибки оператора и обеспечивает равномерную обмотку.

Виды паллетообмотчиков

По уровню автоматизации

Ручные паллетообмотчики Компактные устройства, которые оператор перемещает вдоль паллеты вручную.

Особенности:

• Производительность — до 10–15 паллет в час

• Требуют участия оператора на каждом этапе

• Подходят для малых объемов (до 10 паллет в день)

• Низкая стоимость

Полуавтоматические паллетообмотчики Оператор устанавливает паллету, привязывает к ней пленку и запускает цикл. Дальше машина работает автоматически: вращает платформу, перемещает каретку, обрезает пленку.

Особенности:

• Производительность — 15–25 паллет в час

• Требуют минимального участия оператора

• Подходят для средних объемов (10–50 паллет в день)

• Оптимальное соотношение цены и производительности

Автоматические паллетообмотчики Полностью автономные машины, интегрированные в конвейерную линию. Паллета подается транспортером, машина обматывает ее без участия оператора.

Особенности:

• Производительность — 40–80 паллет в час

• Полная автоматизация цикла

• Подходят для крупных складов (50+ паллет в день)

• Высокая стоимость, но быстрая окупаемость

По конструкции

Мобильные-роботы. Робота подкатывают к паллету, нажимают кнопку запуска. Далее он самостоятельно движется вокруг груза и упаковывает его в пленку.

Преимущества:

• Нет ограничений по весу, длине и ширине груза
• Автономность - робот работает от аккумуляторов
• Возможность упаковать грузы в разных концах склада

Ограничения:

• Роботу требуется 1.5 м свободного места вокруг паллета
• Ровный пол, комнатная температура

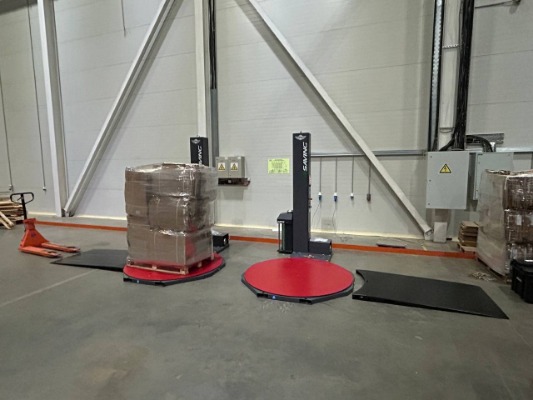

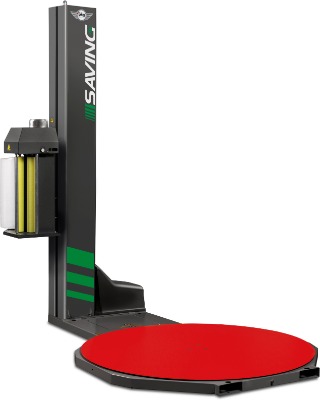

С поворотным столом (платформой) Паллета устанавливается на вращающуюся платформу. Каретка с пленкой перемещается вверх-вниз по вертикальной мачте.

Преимущества:

• Простая конструкция

• Низкая стоимость

• Компактные размеры

• Подходит для стандартных паллет

Ограничения:

• Максимальный вес груза — обычно до 1500–2000 кг

• Нестабильные грузы могут смещаться при вращении

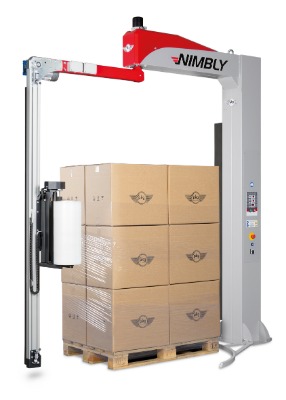

С вращающейся рукой Паллета стоит неподвижно, а вокруг нее вращается колонна с кареткой пленки.

Преимущества:

• Нет ограничения по весу груза

• Не требует свободного места вокруг (вращается сама машина)

• Подходит для тяжелых и нестабильных паллет

Ограничения:

• Выше стоимость

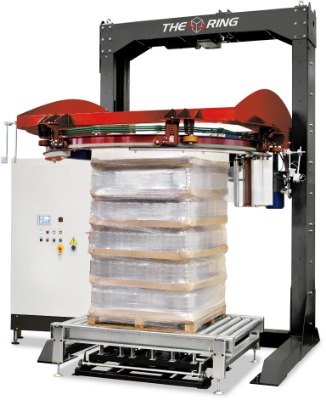

С вращающимся кольцом Паллета неподвижна, а вокруг нее вращается кольцо с каретками пленки.

Преимущества:

• Высокая производительность (до 80–120 паллет в час)

• Подходит для высоких и тяжелых паллет

Ограничения:

• Высокая стоимость

• Занимает много места

Вертикальные и горизонтальные

Вертикальные паллетообмотчики Пленка движется в вертикальной плоскости, обматывая паллету снизу вверх. Это самый распространенный тип для стандартных паллет с коробами.

Горизонтальные обмотчики Пленка движется в горизонтальной плоскости, обматывая груз по длине. Применяются для длинномерных изделий: труб, профилей, пиломатериалов, рулонных материалов.

Особенности горизонтальных обмотчиков:

• Груз протягивается через кольцо обмотчика

• Скорость протяжки — 10–30 метров в минуту

• Подходит для грузов длиной до 6–12 метров

• Защищает поверхность от царапин и загрязнений

Устройство паллетообмотчика: ключевые компоненты

Вертикальная мачта (колонна) Направляющая, по которой перемещается каретка с пленкой. Высота мачты определяет максимальную высоту обмотки (обычно 1,5–2,5 м). Опционально — до 3,7 м

Каретка Устройство, на котором закреплен рулон стрейч-пленки. Обеспечивает подачу пленки и ее натяжение. Может быть оснащена системой престрейча.

Поворотный механизм В зависимости от типа машины:

• Поворотный стол (платформа) — для моделей с вращающейся кареткой

• Вращающаяся рука или кольцо — для моделей с неподвижной паллетой

Система престрейча Механизм, который растягивает пленку перед нанесением на 150–300%. Это экономит расход пленки и обеспечивает более плотную обмотку.

Панель управления Сенсорная панель или кнопочная панель для настройки параметров:

• Количество слоев обмотки

• Скорость вращения

• Натяжение пленки

• Количество витков сверху и снизу

Датчики безопасности

• Датчик высоты груза (фотоэлектрический или ультразвуковой)

• Датчик наличия пленки

• Датчик присутствия оператора (для остановки машины при входе в рабочую зону)

• Датчик перегрузки платформы

Технические характеристики паллетообмотчиков

Как выбрать паллетообмотчик

При выборе оборудования учитывайте шесть ключевых параметров:

1. Объем упаковки

• До 10 паллет в день — ручной или полуавтоматический паллетообмотчик

• 10–50 паллет в день — полуавтоматический с поворотным столом

• 50+ паллет в день — автоматический с поворотным столом, рукой или кольцом

2. Тип груза

• Стандартные короба на паллетах — вертикальный паллетообмотчик

• Тяжелые или нестабильные грузы — с вращающейся рукой

• Длинномерные изделия (трубы, профили) — горизонтальный обмотчик

3. Габариты и вес паллет

• Стандартные паллеты (1200×1000 мм, до 1500 кг) — любой паллетообмотчик с поворотным столом

• Нестандартные или очень тяжелые паллеты — робот или обмотчик с вращающейся рукой

• Высокие паллеты (более 2 м) — мачта высотой 2,5 м или с вращающейся рукой

4. Условия эксплуатации

• Закрытый склад с электричеством — любой тип оборудования

• Холодный склад —  машины с поворотным столом в исполнении «Фризер», работающие до -25 °C

5. Функция престрейча Обязательно выбирайте модель с престрейчем 200–300%. Это экономит до 40–67% пленки. При интенсивной эксплуатации (50+ паллет в день) экономия составляет десятки тысяч рублей в месяц.

Эксплуатация и обслуживание паллетообмотчиков

Подготовка к работе

Перед началом смены проверьте:

• Состояние стрейч-пленки (нет ли повреждений рулона)

• Заряд аккумулятора (для мобильных роботов)

• Чистоту направляющих мачты и каретки

• Состояние ножей для обрезки пленки

• Настройки параметров (количество слоев, скорость вращения, престрейч)

• Работу датчиков безопасности

Правила эксплуатации

• Не превышайте допустимый вес груза на платформе

• Устанавливайте паллету строго по центру платформы

• Закрепляйте конец пленки перед запуском цикла

• Не вмешивайтесь в работу машины во время цикла

• Следите за уровнем смазки в редукторе (согласно инструкции)

• Избегайте попадания влаги и пыли в механизмы

Техническое обслуживание

Ежедневно:

• Очистка платформы от мусора

• Проверка состояния ножей

• Смазка направляющих каретки

• Проверка натяжения приводных ремней

Еженедельно:

• Смазка редуктора поворотной платформы

• Проверка электрических контактов

• Очистка датчиков от пыли

• Проверка состояния щеток двигателя

Ежемесячно:

• Замена изношенных уплотнителей и прокладок

• Калибровка датчиков высоты

• Диагностика электроники

• Проверка системы престрейча

<h2>Возможные неполадки и способы их устранения

<h3>Пленка рвется при обмотке

Причины:

• Слишком сильное натяжение (перетянут тормоз)

• Загрязнение направляющих

• Дефект рулона пленки

• Несоответствие толщины пленки настройкам

• Слишком высокий престрейч

Решение:

• Ослабьте тормоз или уменьшите престрейч

• Очистите направляющие от пыли и налипшей пленки

• Замените дефектный рулон

• Используйте пленку рекомендованной толщины (обычно 20–23 мкм)

Неравномерная обмотка (складки, пропуски)

Причины:

• Неравномерное натяжение пленки

• Заедание каретки на мачте

• Неправильная настройка скорости вращения

• Груз установлен не по центру

• Износ направляющих

Решение:

• Проверьте и отрегулируйте натяжение

• Смажьте направляющие мачты

• Уменьшите скорость вращения платформы

• Установите паллету строго по центру

• Замените изношенные направляющие

Пленка не обрезается

Причины:

• Затупление ножа

• Загрязнение механизма обрезки

• Неисправность соленоида

• Неправильная настройка положения ножа

Решение:

• Заточите или замените нож

• Очистите механизм от остатков пленки

• Проверьте электрические соединения

• Отрегулируйте положение ножа

Платформа не вращается

Причины:

• Превышен вес груза

• Неисправность двигателя или редуктора

• Срабатывание защиты от перегрузки

• Неисправность частотного преобразователя

• Обрыв приводного ремня

Решение:

• Уменьшите вес груза до допустимого

• Обратитесь в сервис для диагностики

• Сбросьте защиту (согласно инструкции)

• Проверьте настройки преобразователя

• Замените приводной ремень

Робот не двигается

Причины:

• Разряжен аккумулятор

• Срабатывание датчика препятствия

• Неисправность привода

• Ошибка в системе управления

Решение:

• Зарядите аккумулятор

• Уберите препятствия из рабочей зоны

• Обратитесь в сервис для диагностики

• Перезагрузите систему управления

Часто задаваемые вопросы

Сколько слоев стрейч-пленки нужно для надежной фиксации? Обычно достаточно 2–3 слоев. Для тяжелых грузов или длительной транспортировки — 4–5 слоев. Нижний слой обязательно должен захватывать поддон, чтобы связать груз с основой. Верхние слои фиксируют короба между собой.

Чем отличается паллетообмотчик с вращающимся столом от робота? В машине с вращающимся столом крутится платформа с паллетой, а в роботе — каретка с пленкой вокруг неподвижной паллеты. Робот мобильный, подходит для тяжелых и нестандартных грузов. Машина со столом — стационарная, быстрее и дешевле.

Нужно ли обучение оператора? Для полуавтоматических машин — достаточно 30 минут инструктажа. Для автоматических линий — 2–4 часа обучения с отработкой навыков и настройкой параметров.

Как часто нужно менять ножи в паллетообмотчике? При интенсивной эксплуатации (50+ паллет в день) — каждые 3–6 месяцев. При умеренной нагрузке — раз в год. Признак износа — неровный срез пленки или обрывы при обрезке.

Можно ли использовать ручную стрейч-пленку в паллетообмотчике? Не рекомендуется.

Какая максимальная высота паллеты для обмотки? Стандартные паллетообмотчики обматывают паллеты высотой до 2200 мм. Для более высоких грузов нужны модели с увеличенной колонной - до 3700 мм.

Преимущества использования паллетообмотчиков

Высокая производительность Автоматические машины обрабатывают до 80–120 паллет в час. Это в 5–10 раз быстрее ручной обмотки.

Экономия расходных материалов Функция престрейча растягивает пленку в 2–3 раза, что экономит до 40–67% материала. При интенсивной эксплуатации экономия составляет десятки тысяч рублей в месяц.

Равномерная обмотка Машина обеспечивает одинаковое натяжение пленки по всей высоте паллеты. Это исключает человеческий фактор и гарантирует стабильное качество упаковки.

Защита груза Пленка надежно фиксирует короба на паллете, защищает от пыли, влаги и мелких повреждений. Груз не смещается при транспортировке и погрузке.

Снижение трудозатрат Один оператор может обслуживать несколько машин. Автоматические модели работают без участия человека.

Безопасность Исключены травмы от ручного натяжения пленки. Датчики безопасности останавливают машину при входе оператора в рабочую зону.

Презентабельный вид упаковки Ровная обмотка с аккуратным краем выглядит профессионально и повышает доверие клиентов.

Выводы

Паллетообмотчик — это эффективное решение для фиксации грузов на паллетах стрейч-пленкой. Выбор оборудования зависит от объема упаковки, типа груза и бюджета.

Для малых объемов (до 10 паллет в день) — ручной или полуавтоматический паллетообмотчик.

Для средних объемов (10–50 паллет в день) — полуавтоматический с поворотным столом.

Для крупных складов (50+ паллет в день) — автоматический с поворотным столом, вращающейся рукой или кольцом.

Для длинномерных изделий — горизонтальный обмотчик.

Обязательно выбирайте модель с функцией престрейча 200–300% — это экономит до 40–67% пленки и окупается за 3–6 месяцев.

Правильная эксплуатация и своевременное обслуживание продлевают срок службы оборудования в 2–3 раза и обеспечивают стабильное качество упаковки.
