На большинстве складов стрейч-пленка - одна из самых заметных статей расходов на упаковку. При этом один и тот же паллет можно обмотать 300 граммами пленки, а можно - 100 граммами, не потеряв в надежности. Разница определяется главным образом одним узлом паллетообмотчика - кареткой и ее системой предрастяжения. Разберем, как работает престрейч, чем отличаются типы кареток и как правильно настроить степень растяжения под груз.

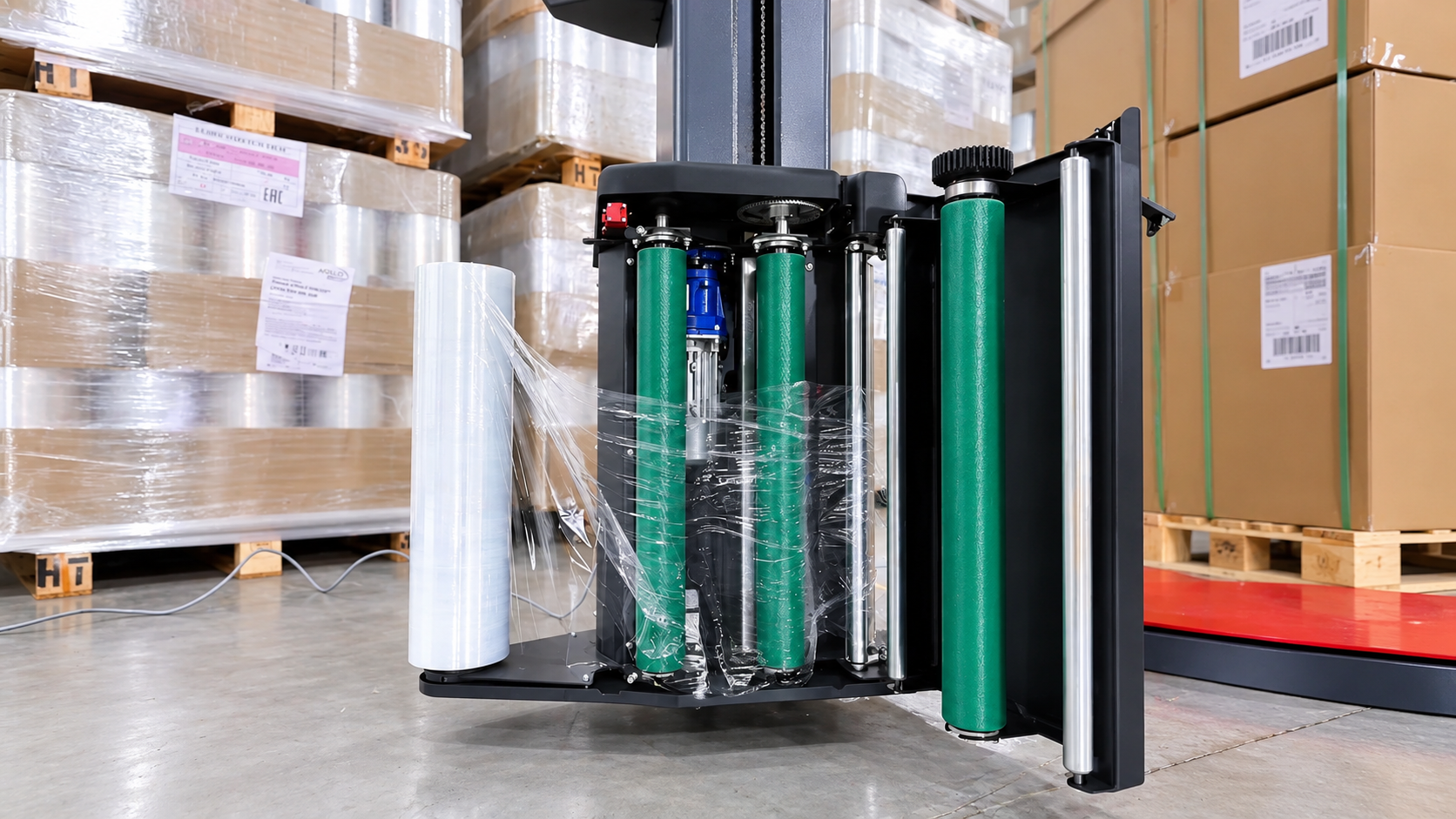

Предрастяжение (престрейч) - это растяжение стрейч-пленки в каретке паллетообмотчика до того, как она ляжет на груз. Пленка проходит между двумя обрезиненными роликами. Второй ролик вращается быстрее первого, и участок пленки между ними растягивается.
Степень предрастяжения выражается в процентах и соответствует разнице скоростей роликов:
• 100% - второй ролик вращается в 2 раза быстрее, 1 м пленки становится 2 м;
• 200% - в 3 раза быстрее, 1 м превращается в 3 м;
• 250% - 1 м превращается в 3,5 м;
• 300% - 1 м превращается в 4 м.
Формула проста: длина на паллете = длина из рулона × (1 + престрейч / 100). Отсюда главный эффект: чем выше предрастяжение, тем меньше пленки уходит из рулона на одну и ту же площадь обмотки.
Растянутая пленка к тому же стремится вернуться к исходной длине. Эта «память» создает эффект обжатия: груз стягивается плотнее и надежнее держится на поддоне.
На паллетообмотчике с престрейчем обычно настраиваются два независимых параметра, и их часто путают.
|
Параметр |
Что это |
На что влияет |
|
Предрастяжение |
Растяжение пленки между роликами внутри каретки |
Расход пленки, стоимость упаковки паллеты |
|
Натяжение прикладывания |
Усилие, с которым уже растянутая пленка ложится на груз |
Сила обжатия, устойчивость груза, риск смять короба |
Предрастяжение отвечает за экономию, натяжение прикладывания - за то, насколько плотно пленка держит товар. Высокий престрейч с мягким натяжением подходит для легких коробов, а тот же престрейч с сильным натяжением - для тяжелых стабильных грузов вроде кирпича или мешков.

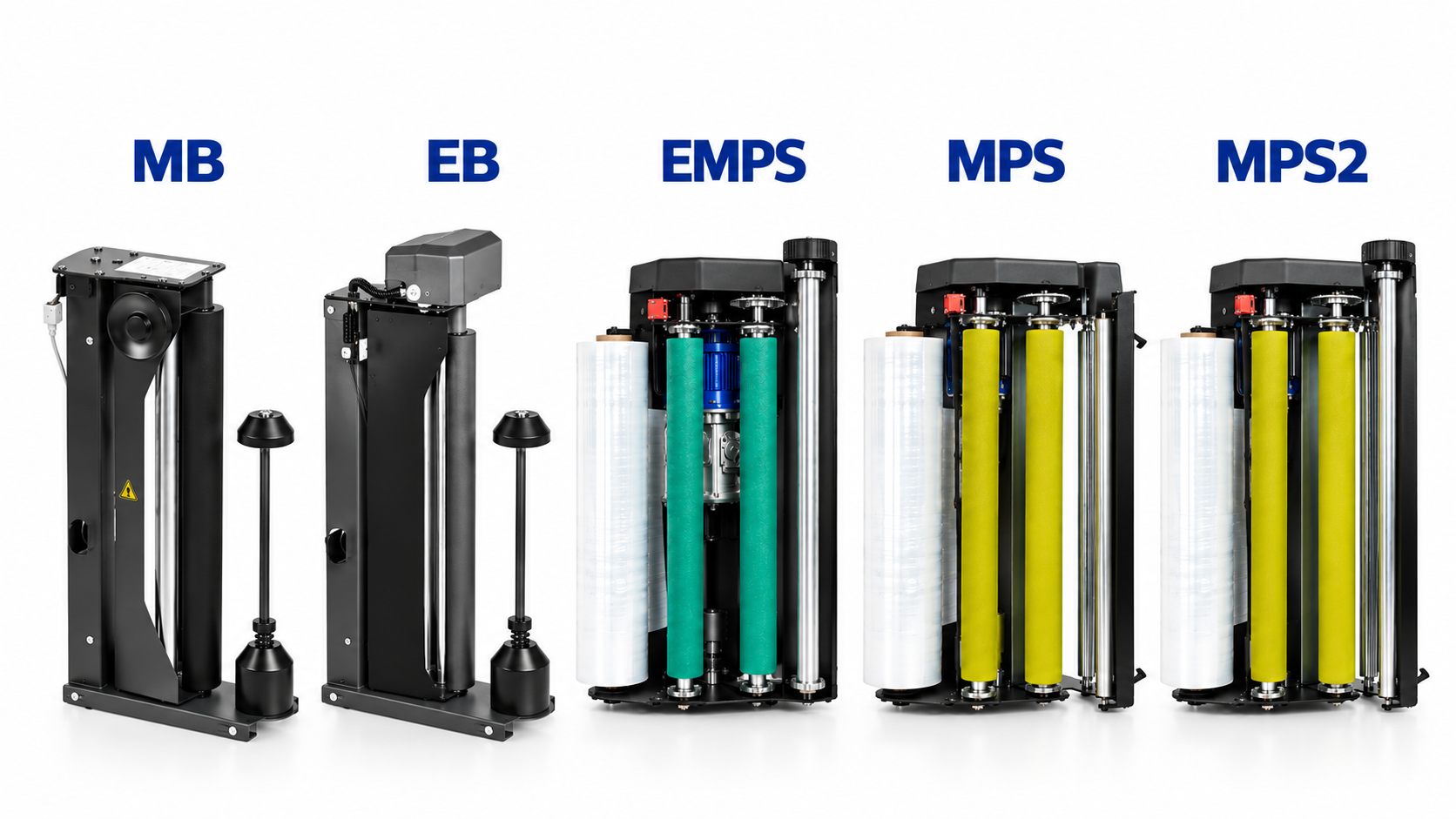

В карточках паллетообмотчиков в каталоге АПОЛЛО тип каретки указан в характеристиках. От него зависит, есть ли престрейч и можно ли его регулировать.
Пленка разматывается с рулона, а натяжение создается механическим фрикционным тормозом. Настоящего предрастяжения нет: пленка растягивается слабо и неравномерно, натяжение регулируется вручную. Это бюджетный вариант для небольших объемов, например Packman K100.
Натяжение задается электромагнитным тормозом и регулируется с панели. Контроль стабильнее, чем у MB, но растяжение пленки остается ограниченным и расход по-прежнему высокий.
Каретка открытого типа с предварительным фиксированным растяжением пленки 250%. При необходимости шестерни для предрастяжения на 150%, 200% и 300% можно приобрести дополнительно. Ролики приводятся отдельными двигателями, поэтому степень предрастяжения и натяжение прикладывания задаются независимо прямо с панели управления. Можно сохранять программы под разные типы грузов и менять настройку без механической переналадки. Такие каретки установлены, например, в мобильном паллетообмотчике PKG Motion EMPS и PKG Saving eMPS TP.
Каретка закрытого типа с предварительным фиксированным растяжением пленки 250%. Это значит, что после растяжения пленка длиной 1 метр станет длинной 3,5 метра. Предрастяжение регулируется путем замены шестерни в каретке на 150 и 200%. Две шестрени идут в комплекте с кареткой. Опционально доступна шестерня на 300%. Коэффициент предрастяжения регулируется путем механической замены пары шестерен, вращающих валы. Два ролика, связанных шестернями, дают престрейч с заданным передаточным отношением. Натяжение прикладывания при этом регулируется с панели.
Каретка закрытого типа с предварительным регулируемым растяжением пленки до 400%. Уровень предрастяжения регулируется на панели оператора от 120 до 400% с шагом 10%.
|
Тип каретки |
Престрейч |
Регулировка |
Расход пленки |
Для кого |
|
MB |
Нет |
Механический тормоз вручную |
Высокий |
Малые объемы, простые грузы |
|
EB |
Нет |
Натяжение с панели |
Высокий |
Малые и средние объемы |
|
eMPS |
250% |
Фиксированный или сменой шестерен |
Низкий |
Стабильный ассортимент грузов |
|
MPS |
250% |
Фиксированный или сменой шестерен |
Низкий |
Стабильный ассортимент грузов, большой поток |
|
MPS2 |
120 - 400% |
Регулируемый |
Минимальный |
Разные грузы, большой поток |
Все варианты кареток и сменные узлы можно посмотреть в разделе каретки для паллетообмотчиков.
Возьмем типовую паллету и посчитаем, сколько пленки уйдет при разных настройках.
Исходные данные: паллета 1200 × 800 мм, высота груза 1,6 м, машинная стрейч-пленка шириной 500 мм и толщиной 20 мкм, перекрытие витков 50%, дополнительные витки внизу и вверху.
• периметр паллеты: (1,2 + 0,8) × 2 = 4 м;
• шаг спирали при перекрытии 50%: 0,25 м, подъем на 1,6 м - около 7 витков, плюс 3 усиленных витка у поддона и вверху - всего около 10 витков;
• длина пленки на паллете: 10 × 4 = 40 м;
• масса 1 м пленки 500 мм × 20 мкм - около 9 г.
|
Настройка каретки |
Длина из рулона |
Масса пленки на паллету |
Паллет с рулона 17 мк* |
|
Тормоз, растяжение около 30% (MB/EB) |
≈ 31 м |
≈ 280 г |
≈ 60 |
|
Престрейч 150% |
≈ 16 м |
≈ 145 г |
≈ 115 |
|
Престрейч 200% |
≈ 13,3 м |
≈ 120 г |
≈ 140 |
|
Престрейч 250% |
≈ 11,4 м |
≈ 105 г |
≈ 160 |
|
Престрейч 300% |
≈ 10 м |
≈ 90 г |
≈ 185 |
* Расчет ориентировочный: без учета массы втулки, обрезков при заправке и изменения толщины пленки при растяжении. Реальный расход зависит от программы обмотки и марки пленки.
Вывод из таблицы: переход с тормозной каретки на престрейч 250–300% сокращает расход пленки примерно в 2,5–3 раза. Для склада, который отгружает 100 паллет в сутки, это разница в сотни килограммов пленки в месяц. Именно поэтому каретка с предрастяжением часто окупается быстрее, чем кажется при сравнении цен паллетообмотчиков.
Максимальный престрейч - не всегда оптимальный. Настройка зависит от пленки и от груза.
Каждая марка пленки рассчитана на свой диапазон растяжения. Обычная пленка не предназначена для кареток с предрастяжением - она в них рвется, а суперэластичные марки выдерживают 250–300% и больше. Характеристики конкретных пленок указаны в разделе стрейч-пленка APOLLO STRETCH, которую АПОЛЛО выпускает на собственном производстве.
Отдельный случай - предрастянутая пленка, например APOLLO STRETCH PRE500 или APOLLO STRETCH ECO² без втулки. Она растянута еще на заводе, поэтому дополнительный престрейч на каретке ей не нужен. Такую пленку выгодно использовать на паллетообмотчиках с кареткой MB или EB и при ручной обмотке: экономия достигается без замены оборудования.
|
Тип груза |
Рекомендуемый подход |
|
Стабильные тяжелые грузы: мешки, кирпич, плитка |
Высокий престрейч 250–300%, сильное натяжение прикладывания |
|
Короба с продукцией |
Престрейч 200–250%, умеренное натяжение |
|
Легкие и сминаемые короба, ПЭТ-бутылки |
Престрейч 150–250%, мягкое натяжение, чтобы не деформировать упаковку |
|
Грузы с острыми углами и выступами |
Умеренный престрейч и картонные уголки на ребрах |
|
Нестабильные, высокие паллеты |
Больше витков у поддона и вверху, верхний прижим на обмотчике |
Диапазоны ориентировочные. Точную настройку подбирают тестовой обмоткой на реальном грузе и пленке.
• Пленка рвется при обмотке, особенно на углах - престрейч или натяжение выше, чем выдерживает пленка.
• Пленка сильно сужается в «шнур» - избыточное натяжение прикладывания, площадь покрытия уменьшается.
• Короба смяты, бутылки деформированы - слишком сильное натяжение прикладывания для легкого груза.
• Груз смещается на поддоне при транспортировке - недостаточное обжатие: мало натяжения или витков у основания.
• Пленка провисает, через сутки паллета «ослабла» - низкий престрейч или пленка не рассчитана на выбранную степень растяжения.
• Расход пленки не снизился после покупки обмотчика с престрейчем - каретка настроена на минимум или пленка не подходит под предрастяжение.
1. Определите марку пленки и ее допустимое растяжение по техническим характеристикам.
2. Начните с умеренного значения - около 150–200% - и мягкого натяжения прикладывания.
3. Обмотайте тестовую паллету и проверьте равномерность покрытия, отсутствие обрывов и деформации груза.
4. Повышайте престрейч шагами по 25–50%, пока пленка ложится без обрывов и заметного сужения.
5. Отрегулируйте натяжение прикладывания так, чтобы груз был плотно стянут, но упаковка не сминалась.
6. Подберите число витков у поддона и вверху паллеты - именно они отвечают за крепление груза к поддону.
7. Взвесьте рулон до и после обмотки 10 паллет, чтобы получить фактический расход пленки на паллету.
8. Сохраните программу для этого типа груза, если каретка EMPS позволяет это сделать.
При покупке оборудования в АПОЛЛО наши сервисные инженеры подберут вам пленку и настроят оборудование под ваш груз
Ролики каретки со временем изнашиваются: обрезиненное покрытие теряет сцепление, и фактический престрейч становится ниже заданного. Если расход пленки начал расти без изменения настроек, проверьте ролики и при необходимости закажите запасные части или обратитесь в сервисную службу.
Пленка растягивается в каретке в 3,5 раза: из 1 м пленки с рулона на паллету ложится 3,5 м.
На многих моделях каретку можно заменить на вариант с предрастяжением. Возможность зависит от конкретной машины - уточняйте у специалистов. Альтернатива без переделки - перейти на предрастянутую пленку.
Не обязательно. Правильно растянутая пленка стягивает груз даже сильнее за счет эффекта памяти. Проблемы появляются, когда престрейч превышает возможности пленки или натяжение прикладывания не подходит грузу.
Машинную стрейч-пленку, рассчитанную на высокую степень растяжения. Предрастянутую пленку на такой каретке не используют: она уже растянута на заводе.
В каталоге паллетообмотчиков АПОЛЛО в фильтре «По типу каретки» можно отобрать модели без престрейча, с фиксированным и с регулируемым предрастяжением: полуавтоматические с поворотным столом, мобильные и автоматические встраиваемые в линию. Мы подбираем каретку и программу обмотки под ваш груз, рассчитываем расход и срок окупаемости, поставляем машинную и предрастянутую пленку собственного производства и обслуживаем оборудование. Свяжитесь с нами, чтобы посчитать экономию на вашем складе.
